nph-startgifcrossxy.lg liefert ein gif-Bild, das anhand des gif-Bildes ATRIUM_GRID.gif bzw. VENTRICLE_GRID.gif erzeugt wird. Das neue Bild zeigt das Originalbild, wobei ein Bereich durch ein Rechteck markiert wird. Das Rechteck kann mit Text versehen und in einer beliebigen Farbe gezeichnet werden.
Um die Daten (Rechteck, Text) einzuzeichnen, verwendet nph-startgifcrossxy.lg das Programm gifcrossxy.

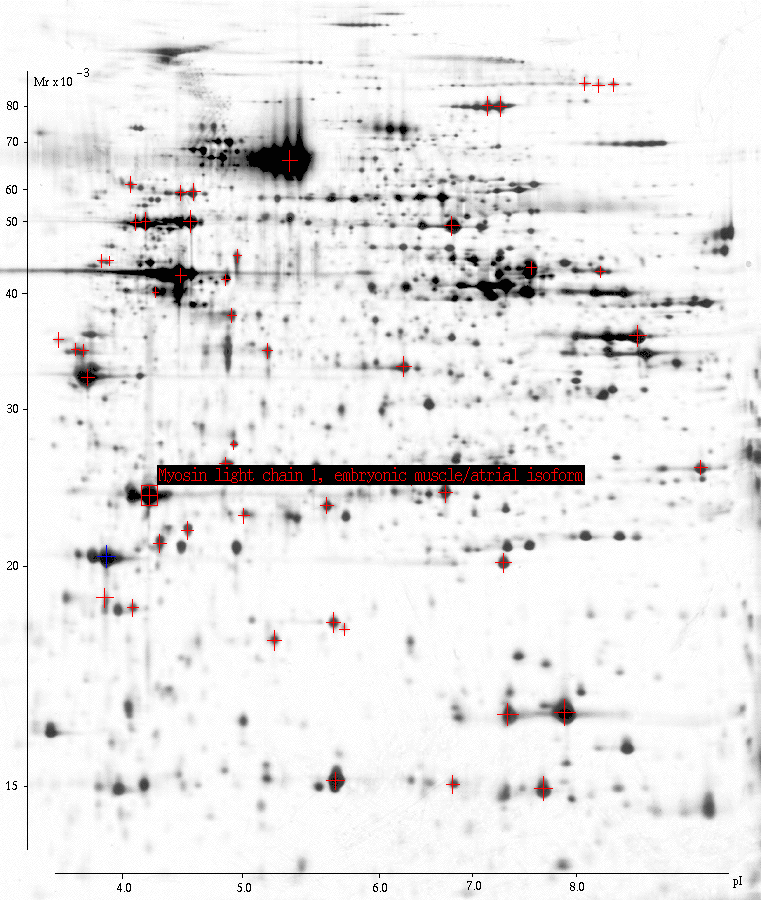

Von nph-startgifcrossxy.lg erstelltes Bild.
Bei nph-startgifcrossxy.lg handelt es sich um ein CGI-Skript, das den No-Parse-Headers-Mechanismus benutzt. Das Skript wird vom WWW-Server gestartet und gibt anschließend seine Daten unter Umgehung des Servers direkt an den Client aus. Daraus resultiert, daß das Skript einen HTTP-Header generieren muß, was sonst der Server erledigt. Zur Ausgabe des Headers nutzt nph-startgifcrossxy.lg das Programm cgiutils. cgiutils ist Teil der WWW-Server-Distribution CERND vom Cern.
Parameterübergabe
In welches gif-Bild (ATRIUM_GRID.gif, VENTRICLE_GRID.gif) das bereichsmarkierende Rechteck eingetragen werden soll, wird dem Skript in der Environment-Variable QUERY_STRING mitgeteilt. QUERY_STRING muß folgenden Aufbau besitzen, die Angaben in eckigen Klammern [] sind optional:QUERY_STRING = w=bild&k=x1,y1,x2,y2[&c=r,g,b][&text=string][&trans=bool]
- bild
-
Kann den Wert atr oder ven
haben. Bei bild = atr wird
ATRIUM_GRID.gif, bei bild = ven
wird VENTRICLE_GRID.gif als
Originalbild benutzt.
- x1,y1,x2,y2
-
Geben die Eck-Koordinaten des Rechteckes
an. (x1,y1) ist die obere linke Ecke
und (x2,y2) die rechte untere Ecke des
Rechtecks. x1, y1, x2 und y2
sind durch Zahlen zu ersetzen.
- r,g,b
-
Zeichnet das Rechteck in der angegebenen
Farbe. r,g und b sind numerische
Werte, die den Rot-, Grün- bzw. Blauanteil
angegeben. Sie müssen im Bereich [0;255]
liegen. Die Angabe einer Farbe ist optional,
als Zeichenfarbe ist rot voreingestellt.
- string
-
Gibt den Text an, mit dem das gezeichnete
Rechteck versehen werden soll. Die Angabe ist
optional.
- bool
- bool kann den Wert true oder false annehmen. Im Fall trans=false wird der ausgegebene Text string mit einem schwarzen Untergrund versehen. Dies ist die Voreinstellung. Wirkt der Schriftuntergrund störend, dann kann er durch trans=true abgeschaltet werden. Die Angabe ist optional.
WWW-Schnittstelle
nph-startgifcrossxy.lg wird nicht vom Benutzer selbst, sondern von einem WWW-Server als CGI-Skript gestartet, wenn von einem WWW-Client eine entsprechende Anfrage in Form eines URLs kommt. Der Server setzt die Environment-Variable QUERY_STRING anhand des URLs. Der URL liefert die Information über die Bearbeitung von ATRIUM_GRID.gif bzw. VENTRICLE_GRID.gif. Damit QUERY_STRING, wie unter «Parameterübergabe» beschrieben, gesetzt wird, muß der URL die Form haben (Angaben in eckigen Klammern [] sind optional):
-
http://host/cgi-verzeichnis/nph-startgifcrossxy.lg?w=bild&k=x1,y1,x2,y2[&c=r,g,b][&text=string][&trans=bool]
- host
- Name des Rechners auf dem der WWW-Server läuft.
- cgi-verzeichnis
- Verzeichnis in dem sich die CGI-Skripte des
Servers befinden. Der Server muß dazu passend
konfiguriert sein.
- bild
-
Kann den Wert atr oder ven
haben. Bei bild = atr wird
ATRIUM_GRID.gif, bei bild = ven
wird VENTRICLE_GRID.gif als
Originalbild benutzt.
- x1,y1,x2,y2
-
Geben die Eck-Koordinaten des Rechteckes
an. (x1,y1) ist die obere linke Ecke
und (x2,y2) die rechte untere Ecke des
Rechtecks. x1, y1, x2 und y2
sind durch Zahlen zu ersetzen.
- r,g,b
-
Zeichnet das Rechteck in der angegebenen
Farbe. r,g und b sind numerische
Werte, die den Rot-, Grün- bzw. Blauanteil
angegeben. Sie müssen im Bereich [0;255]
liegen. Die Angabe einer Farbe ist optional,
als Zeichenfarbe ist rot voreingestellt.
- string
-
Gibt den Text an, mit dem das gezeichnete
Rechteck versehen werden soll. Die Angabe ist
optional. Sollen innerhalb des Textes
string Sonderzeichen Verwendung finden, dann
müssen diese gemäß der URL-Spezifikation
kodiert werden. Unter anderem muß ' ' (SPACE)
durch '+' kodiert werden!
- bool
-
bool kann den Wert true oder
false annehmen. Im Fall
trans=false wird der ausgegebene Text
string mit einem schwarzen Untergrund
versehen. Dies ist die Voreinstellung. Wirkt der
Schriftuntergrund störend, dann kann er durch
trans=true abgeschaltet werden. Die Angabe ist
optional.
- Beispiel:
-
http://www.chemie.fu-berlin.de/cgi-bin/dhzb/nph-startgifcrossxy?w=atr&k=20,20,130,140&text=Markierung&c=0,255,0
nph-startgifcrossxy.lg wird innerhalb der HEART-2DPAGE vom CGI-Skript picture.lg verwendet. Das Skript bindet das erstellte gif-Bild als HTML-Inline-Image ein. Dies geschieht durch das HTML-Tag <IMG> in der Form:
<IMG SRC = "http://host/cgi-verzeichnis/nph-startgifcrossxy.lg?w=bild&k=x1,y1,x2,y2">
